| न्यूनतम आदेश मात्रा: | 2 टुकड़े |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 100000 टुकड़ा/टुकड़े |
उत्पाद विवरण:

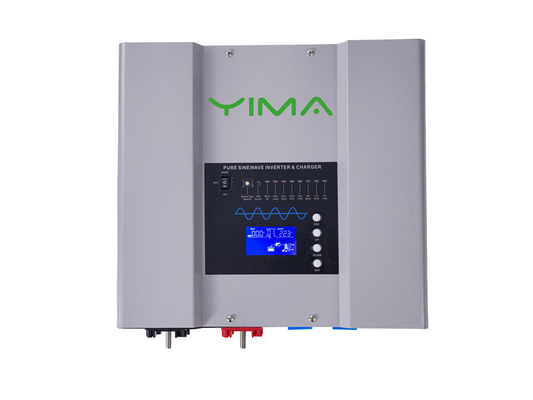

HS-PV यह उत्पाद श्रृंखला उच्च-दक्षता वाले ट्रांसफार्मर (वैकल्पिक) का उपयोग करती है, अंतर्निहित सौर MPPT नियंत्रक वैकल्पिक (30A-120A), और पूरक
मेन, सौर प्राथमिकता मोड के साथ, उपयोगकर्ता उपयोग के वातावरण के अनुसार चार्जिंग मोड सेट कर सकते हैं, उत्पाद एकीकृत प्रबंधन में
उच्च रूपांतरण दक्षता, प्रभाव प्रतिरोध और मजबूत भार क्षमता के लाभ हैं। उपयोगकर्ताओं को एक ऑफ-ग्रिड बिजली उत्पादन प्रणाली बनाने के लिए केवल बाहरी सौर मॉड्यूल और बैटरी की आवश्यकता होती है। HS-PV एक बहु-कार्यात्मक और बुद्धिमान इन्वर्टर नियंत्रण ऑल-इन-वन मशीन है।
यह वर्तमान में औद्योगिक आवृत्ति इन्वर्टर में सबसे उच्च-अंत उत्पाद है।
उत्पाद सुविधाएँ:
1. शुद्ध साइन आउटपुट विभिन्न भारों के लिए उपयुक्त है। इसका उपयोग मिश्रित बिजली आपूर्ति जैसे मेन/डीजल जनरेटर के साथ किया जा सकता है।
2. 5 कार्य: मेन बाईपास, मेन चार्जिंग, सौर चार्जिंग, इन्वर्टर, यूपीएस
3. अंतर्निहित MPPT/सौर चार्ज नियंत्रक (नियंत्रक शक्ति 40/60A/80A/120A वैकल्पिक)
4. रिले स्विचिंग और AC/DC सर्किट ब्रेकर शामिल हैं, जिसमें अंडरवॉल्टेज / ओवरवॉल्टेज/शॉर्ट सर्किट/ओवरलोड/ओवर तापमान जैसे कई सुरक्षा उपाय हैं
5. DIP स्विच चयन: बैटरी अंडरवॉल्टेज बिंदु, इनपुट AC रेंज, ऊर्जा बचत मोड, आउटपुट आवृत्ति, प्राथमिकता मोड
6. दक्षता साधारण पावर फ्रीक्वेंसी श्रृंखला की तुलना में 3~5% अधिक है, और स्व-उपभोग 30%~50% तक कम हो जाता है
7. पेशेवर ऑफ-ग्रिड सौर प्रणाली समाधान (वैकल्पिक)
8. रिमोट कंट्रोल RJ11 / RJ45 और RS232 / 485 इंटरफ़ेस रिमोट कंट्रोल पैनल (वैकल्पिक), ऐप सुविधाएँ विकल्प
9. शुद्ध साइन वेव इन्वर्टर नवीकरणीय ऊर्जा प्रणालियों, सौर फोटोवोल्टिक प्रणालियों, वाहनों, जहाजों, समुद्री और आपातकालीन अनुप्रयोगों के लिए उपयुक्त हैं।
HS-pv श्रृंखला पैरामीटर तालिका
| विद्युत विनिर्देश | ||||||||||||||||
| मॉडल HS-PV | 1.0KW | 2.0KW | 3.0KW | 4.0KW | 5.0KW | 6.0KW | 8.0KW | 10.0KW | 12.0KW | |||||||
| इन्वर्टर आउटपुट |
रेटेड पावर | 1.0KW | 2.0KW | 3.0KW | 4.0KW | 5.0KW | 6.0KW | 8.0KW | 10.0KW | 12.0KW | ||||||
| पीक पावर (2 सेकंड) |
3.0KW | 6.0KW | 9.0KW | 12.0KW | 15.0KW | 18.0KW | 24.0KW | 30.0KW | 36.0KW | |||||||
| आउटपुट वोल्टेज वेवफॉर्म |
शुद्ध साइन वेव (मेन या जनरेटर) | |||||||||||||||
| रेटेड दक्षता | >88%(पीक) | |||||||||||||||
| ऑनलाइन मोड दक्षता |
>95% | |||||||||||||||
| पावर फैक्टर | 0.9-1.0 | |||||||||||||||
| रेटेड आउटपुट वोल्टेज |
100-110-120Vac / 220-230-240Vac | |||||||||||||||
| आउटपुट आवृत्ति | 50Hz ± 0.3Hz/60Hz ± 0.3Hz | |||||||||||||||
| शॉर्ट सर्किट | हाँ, 1 सेकंड शॉर्ट सर्किट के बाद सुरक्षा | |||||||||||||||
| सुरक्षा | ||||||||||||||||
| विशिष्ट स्विचिंग समय |
10ms (अधिकतम) | |||||||||||||||
| कुल हार्मोनिक विरूपण |
< 10% | |||||||||||||||
| DC इनपुट |
रेटेड इनपुट वोल्टेज |
12.0Vdc / 24.0Vdc / 48.0Vdc |
24.0Vdc / 48.0Vdc | 48.0Vdc/60.0Vdc/72.0Vdc | ||||||||||||
| न्यूनतम शुरू वोल्टेज |
10.0Vdc / 10.5Vdc के लिए 12Vdc मोड |
*2 24Vdc के लिए,*4 48Vdc*5 के लिए 60VdcVdc *6 72Vdc |
||||||||||||||
| कम बैटरी वोल्टेज अलार्म |
10.5Vdc / 11.0Vdc के लिए 12Vdc मोड |
|||||||||||||||
| कम वोल्टेज कट आउट |
10.0Vdc / 10.5Vdc के लिए 12Vdc मोड |
|||||||||||||||
| उच्च वोल्टेज काटना |
16.0Vdc 12Vdc मोड के लिए | |||||||||||||||
| कम वोल्टेज पुनर्प्राप्ति |
15.5Vdc 12Vdc मोड के लिए | |||||||||||||||
| सुरक्षा | रेटेड इनपुट वोल्टेज |
100-110-120Vac / 220-230-240Vac | ||||||||||||||
| अधिकतम इनपुट वोल्टेज |
150VAC 120Vac LV मोड के लिए ；300VAC 230Vac HV मोड के लिए； | |||||||||||||||
| रेटेड इनपुट आवृत्ति |
50Hz या 60Hz | |||||||||||||||
| कम आवृत्ति कट आउट |
47±50Hz के लिए 0.3Hz, 57±60Hz के लिए 0.3Hz | |||||||||||||||
| उच्च आवृत्ति कट आउट |
55±50Hz के लिए 0.3Hz, 65±60Hz के लिए 0.3Hz | |||||||||||||||
| ओवरलोड सुरक्षा |
हाँ | |||||||||||||||
| आउटपुट शॉर्ट सर्किट सुरक्षा |
हाँ | |||||||||||||||
| अधिकतम बाईपास वर्तमान |
30Amp | 40Amp | 80Amp | |||||||||||||
| चार्ज नियंत्रक |
आउटपुट वोल्टेज |
बैटरी प्रकार पर निर्भर करता है | ||||||||||||||
| चार्जिंग सर्किट ब्रेकर विशेष विवरण |
15A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | |||||||
| अधिकतम चार्जिंग करंट |
विस्तृत तालिका देखें | |||||||||||||||
| शुरूआती वोल्टेज | 10.5-15.7Vdc के लिए 12Vdc मोड |
*2 24Vdc के लिए, *4 48Vdc के लिए;*6 72Vdc | ||||||||||||||
| ओवरचार्ज सुरक्षा शटडाउन बिंदु |
15.8Vdc से अधिक के लिए 12Vdc मोड |
|||||||||||||||
| सौर नियंत्रक पैरामीटर |
सौर प्रणाली वोल्टेज |
MPPT12V/24V/36V/48V स्वचालित पहचान | ||||||||||||||
| ओपन सर्किट का वोल्टेज फोटोवोल्टिक पैनल |
18～150Vdc@12V 35～150Vdc@24V 60～150Vdc@48V | |||||||||||||||
| रेटेड चार्जिंग वर्तमान |
30A-120A (वैकल्पिक) | |||||||||||||||
| चार्जिंग दक्षता |
97.6% | |||||||||||||||
| रिचार्जेबल बैटरी प्रकार |
वाल्व-विनियमित लीड-एसिड बैटरी जेल बैटरी लिथियम बैटरी | |||||||||||||||
| चार्जिंग विधि | चार-चरण चार्जिंग: निरंतर करंट चार्ज, निरंतर वोल्टेज चार्ज, फ्लोट चार्ज, समान चार्ज |
|||||||||||||||
| सुरक्षा | सौर पैनल शॉर्ट सर्किट सुरक्षा, ओवरचार्ज सुरक्षा, ओवर डिस्चार्ज सुरक्षा, ओवरलोड सुरक्षा |
|||||||||||||||
| PV मॉड्यूल उपयोग |
12V/24V/48V | W99. 97% | ||||||||||||||
| इनपुट सुविधाएँ | ||||||||||||||||
| MPPT कार्य वोल्टेज |
12V | DC18V-DC150V | ||||||||||||||
| 24V | DC34V-DC150V | |||||||||||||||
| 48V | DC65V-DC150V | |||||||||||||||
अधिकतम PV इनपुट वोल्टेज |
12V/24V/48V | DC170V | ||||||||||||||
ओवर वोल्टेज सुरक्षा बिंदु |
12V/24V/48V | DC175V | ||||||||||||||
ओवर वोल्टेज इनपुट पुनर्प्राप्ति बिंदु |
12V/24V/48V | DC170V | ||||||||||||||
| अधिकतम सौर इनपुट पावर |
12V सिस्टम | 420W | 570W | 700W | 900W | 1140W | 1400W | |||||||||
| 24V सिस्टम | 840W | 1130W | 1400W | 1700W | 2260W | 2600W | ||||||||||
| 48V सिस्टम | 1650W | 2270W | 2800W | 3400W | 4540W | 5600W | ||||||||||
| आउटपुट सुविधाएँ | बैटरी वोल्टेज के समान | |||||||||||||||
| बैटरी प्रकार(डिफ़ॉल्ट isislead-acid )maint enance-free बैटरी) 12V/24V/48V/96V |
लीड-एसिड रखरखाव-मुक्त बैटरी, जेल बैटरी, | तरल बैटरी, लिथियम बैटरी (आप अन्य प्रकार की बैटरियों को चार्ज करने के लिए भी अनुकूलित कर सकते हैं) यांत्रिक |
||||||||||||||
|
पैरामीटर स्थापित करें |
दीवार पर माउंट | इन्वर्टर का आकार | ||||||||||||||
| (लंबाई * चौड़ाई * ऊंचाई) 415*440 |
*200mm 425*375*200mm |
560*420*235mm | 655*490*240mm | इन्वर्टर शेल का आकार | ||||||||||||
| (लंबाई * चौड़ाई * ऊंचाई) 415*440 |
*300mm 500*495*300mm |
660*470*310mm | 720*470*290mm | सौर के साथ इन्वर्टर का शुद्ध वजन | ||||||||||||
| रियर KG 16 21.5 |
28.2 | 33 | 35.5 | 38 | 58 | 60.5 | 63 | पैकेज में शामिल हैं | सौर रियर यूनिट नेट | |||||||
| वजन KG 19 24 |
30.8 | 39.5 | 42 | 45 | 65.5 | 67 | 70.5 | दिखाओ | स्थिति एलईडी / स्थिति एलईडी + एलसीडी | |||||||
| मानक वारंटी | 2 साल | |||||||||||||||
| यदि उत्पाद मॉडल विनिर्देश बिना सूचना के बदलता है | ||||||||||||||||
