| न्यूनतम आदेश मात्रा: | 2 टुकड़े |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 100000 टुकड़ा/टुकड़े |

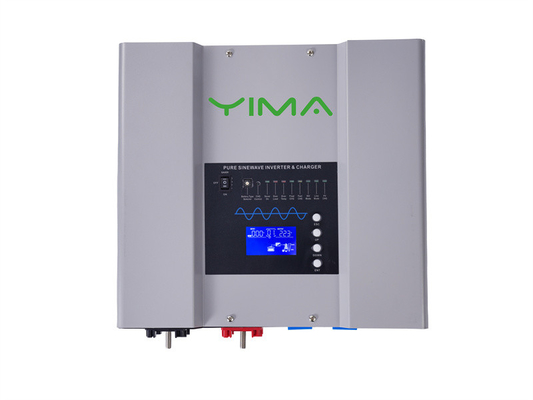

एचएस श्रृंखला के उत्पाद उच्च दक्षता, कम नुकसान वाले यू-आकार के ट्रांसफार्मर का उपयोग करके खुद को अलग करते हैं, जिससे बेहतर ऊर्जा उपयोग की अनुमति मिलती है। ये ट्रांसफार्मर मुख्य के पूरक हैं और जनरेटर स्टार्ट फ़ंक्शन का समर्थन करते हैं, जो विभिन्न वातावरणों में विश्वसनीय बिजली आपूर्ति सुनिश्चित करते हैं। इसके अतिरिक्त, ये उत्पाद वोल्टेज दोहरी आउटपुट क्षमता प्रदान करते हैं, जिससे उपयोगकर्ताओं को उनकी आवश्यकताओं के आधार पर चार्जिंग मोड में लचीलापन मिलता है।
इसके अलावा, एचएस श्रृंखला के उत्पादों में एकीकृत प्रबंधन की सुविधा है, जिसके परिणामस्वरूप उच्च रूपांतरण दर और कम बिजली की खपत होती है। यह डिज़ाइन उत्पाद की भार क्षमता को भी बढ़ाता है, जिससे यह औद्योगिक अनुप्रयोगों की मांग के लिए उपयुक्त हो जाता है। कुल मिलाकर, एचएस श्रृंखला अपने बेहतर प्रदर्शन और दक्षता के कारण बाजार में शीर्ष स्तरीय औद्योगिक आवृत्ति इन्वर्टर के रूप में स्थित है।
एचएस सीरीज पैरामीटर तालिका
| विद्युत विशिष्टताएँ | |||||||||||
| मॉडल एचएस | 1 किलोवाट | 2 किलोवाट | 3 किलोवाट | 4 किलोवाट | 5 किलोवाट | 6 किलोवाट | 8 किलोवाट | 10 किलोवाट | 12 किलोवाट | ||
| पलटनेवाला उत्पादन |
निरंतर बिजली उत्पादन |
1000 वाट | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W | |
| आवेश रेटिंग(20ms) |
3 किलोवाट | 6 किलोवाट | 9 किलोवाट | 12 किलोवाट | 15 किलोवाट | 18 किलोवाट | 24 किलोवाट | 30 किलोवाट | 36 किलोवाट | ||
| उत्पादन तरंग |
शुद्ध साइन तरंग/इनपुट के समान (बाईपास मोड) | ||||||||||
| नाममात्र क्षमता |
>88%(पीक) | ||||||||||
| लाइन मोड क्षमता |
>95% | ||||||||||
| ऊर्जा घटक | 0.9-1.0 | ||||||||||
| नाममात्र आउटपुट वोल्टेज आरएमएस |
100-110-120Vac / 220-230-240Vac | ||||||||||
| आउटपुट वोल्टेज विनियमन |
±10% आरएमएस | ||||||||||
| उत्पादन आवृत्ति |
50 हर्ट्ज ± 0.3 हर्ट्ज/60 हर्ट्ज ± 0.3 हर्ट्ज | ||||||||||
| शार्ट सर्किट सुरक्षा |
हाँ (गलती के 1 सेकंड बाद) | ||||||||||
| विशिष्ट स्थानांतरण समय |
10ms(अधिकतम) | ||||||||||
| टीएचडी | <10% | ||||||||||
| डीसी इनपुट |
नाममात्र इनपुट वोल्टेज |
12.0वीडीसी/24.0वीडीसी/ 48.0Vdc |
24.0वीडीसी/48.0वीडीसी | 48.0Vdc | |||||||
| न्यूनतम प्रारंभ वोल्टेज |
10.0Vdc / 10.5Vdc के लिए 12वीडीसी मोड |
*24वीडीसी के लिए 2, 48वीडीसी के लिए *4; | |||||||||
| लो बैटरी खतरे की घंटी |
10.5Vdc / 11.0Vdc के लिए 12वीडीसी मोड |
||||||||||
| कम बैटरी यात्रा | 10.0Vdc / 10.5Vdc के लिए 12वीडीसी मोड |
||||||||||
| उच्च वोल्टेज खतरे की घंटी |
12Vdc मोड के लिए 16.0Vdc | ||||||||||
| लो बैटरी वोल्टेज पुनर्प्राप्ति |
12Vdc मोड के लिए 15.5Vdc | ||||||||||
| निठल्ला उपभोग-से आर्च मोड |
<25 डब्ल्यू जब पावर सेवर चालू हो। (तालिका देखें) | ||||||||||
| अभियोक्ता | आउटपुट वोल्टेज | बैटरी प्रकार पर निर्भर करता है (तालिका 2.5.2 देखें) | |||||||||
| चार्जर ब्रेकर रेटिंग |
10ए | 20ए | 30ए | 40ए | 40ए | 40ए | 50ए | 80ए | 80ए | ||
| अधिकतम चार्ज बिजली दर |
1/3 रेटिंग पावर (तालिका 2.5.3 देखें) | ||||||||||
| बैटरी आरंभिक प्रारंभ के लिए वोल्टेज |
12वीडीसी के लिए 10-15.7वीडीसी तरीका |
*24वीडीसी के लिए 2, 48वीडीसी के लिए *4; | |||||||||
| ओवर चार्ज सुरक्षा एसडी |
12Vdc मोड के लिए 15.7Vdc | ||||||||||
| बीटीएस | बैटरी तापमान सेंसर (वैकल्पिक) |
हाँ (तालिका देखें) बैटरी तापमान पर चार्जिंग वोल्टेज और एसडी वोल्टेज बेस में भिन्नता। |
|||||||||
| बाईपास & सुरक्षा |
इनपुट वोल्टेज तरंग |
साइन तरंग (ग्रिड या जेनरेटर) | |||||||||
| नाममात्र वोल्टेज | 100-110-120Vac / 220-230-240Vac | ||||||||||
| अधिकतम इनपुट ए.सी वोल्टेज |
120Vac LV मोड के लिए 150VAC；230Vac HV मोड के लिए 300VAC； | ||||||||||
| नाममात्र इनपुट आवृत्ति |
50 हर्ट्ज या 60 हर्ट्ज | ||||||||||
| कम आवृत्ति वाली यात्रा | 50 हर्ट्ज़ के लिए 47±0.3 हर्ट्ज़, 60 हर्ट्ज़ के लिए 57±0.3 हर्ट्ज़ | ||||||||||
| हाई फ़्रीक ट्रिप | 50 हर्ट्ज के लिए 55±0.3 हर्ट्ज, 60 हर्ट्ज के लिए 65±0.3 हर्ट्ज | ||||||||||
| अधिभार सुरक्षा (एसएमपीएस लोड) |
परिपथ वियोजक | ||||||||||
| आउटपुट लघु सर्किट सुरक्षा |
परिपथ वियोजक | ||||||||||
| बाईपास ब्रेकर रेटिंग |
10ए | 20ए | 30ए | 40ए | 40ए | 40ए | 50ए | 80ए | 80ए | ||
| स्थानांतरण स्विच रेटिंग |
UL और TUV के लिए 30Amp | UL के लिए 40Amp | UL के लिए 80Amp | ||||||||
| बिना बायपास बैटरी जुड़े हुए |
हाँ (वैकल्पिक) | ||||||||||
| अधिकतम बाईपास मौजूदा |
30Amp | 40Amp | 80Amp | ||||||||
| यांत्रिक विशेष विवरण |
बढ़ते | दीवार पर चढ़ना | |||||||||
| पलटनेवाला आयाम(L*W *एच) |
340* 420* 200 मिमी |
425*375*200मिमी | 560*420*235मिमी | 655*490*240मिमी | |||||||
| इन्वर्टर आवास आकार (एल*डब्ल्यू*एच) |
415* 440* 300 मिमी |
500*495*300मिमी | 660*470*310मिमी | 720*470*290मिमी | |||||||
| पलटनेवाला वजन (सौर छग)किग्रा |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| शिपिंग वजन (सौर छग)किग्रा |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| प्रदर्शन | स्टेटस एलईडी/स्टेटस एलईडी+एलसीडी | ||||||||||
| मानक गारंटी |
2 साल(वैकल्पिक) | ||||||||||
यदि उत्पाद मॉडल विनिर्देश बिना किसी सूचना के बदलता है
